Solar-Direct 820W HM-600 Balkonkraftwerk Full Black Einspeisesteckdose - 5m Anschlusskabel – Montageset Flachdach

Die Balkonkraftwerk Komplettsysteme von Offgridtec (MPN 014530) sind eine ideale Möglichkeit einen Teil Ihres benötigten Haushaltsstroms selbst zu produzieren und Ihre Gesamtausgaben für Strom deutlich zu senken. Die Systeme enthalten neben einem Solarmodul und passendem Micro-Wechselrichter alles was zum Anschluss an das hauseigene Stromnetz und, bei Bedarf, zur Montage am Balkongeländer oder Dach benötigt wird. Das Set ist ausgelegt für eine Montage der Module nebeneinander. Für individuelle Montagemöglichkeiten der Module steht Ihnen unser Support mit Rat und Tat zur Seite.

Wie funktioniert ein Balkonkraftwerk?

Das Offgridtec Balkonkraftwerk ist eine kompakte Solaranlage. Es besteht aus einem Solarmodul und dem passenden Hoymiles Microwechselrichter zur Einspeisung in das hauseigene Stromnetz. Der Wechselrichter wird idealerweise direkt an der Unterkonstruktion des Solarmoduls angebracht und mit dem Solar-Steckverbinder an das Solarmodul angeschlossen. Über den Betteri-Anschluss des Inverters wird das AC-Kabel angeschlossen und direkt zur passenden Steckdose geführt. Hier besteht die Wahl zwischen dem Anschluss an die übliche Schuko-Steckdose oder an eine Wieland-Einspeisesteckdose, welche bei Auswahl im Lieferumfang enthalten ist.
Um den erzeugten Solarstrom im Haus-Stromnetz zu nutzen bedarf es keiner gesonderten Einstellung. Ist bereits Strom aus lokalen Quellen vorhanden nutzen die Geräte im Haushalt zuerst diesen und ergänzen dann bei Bedarf mit Netzstrom.

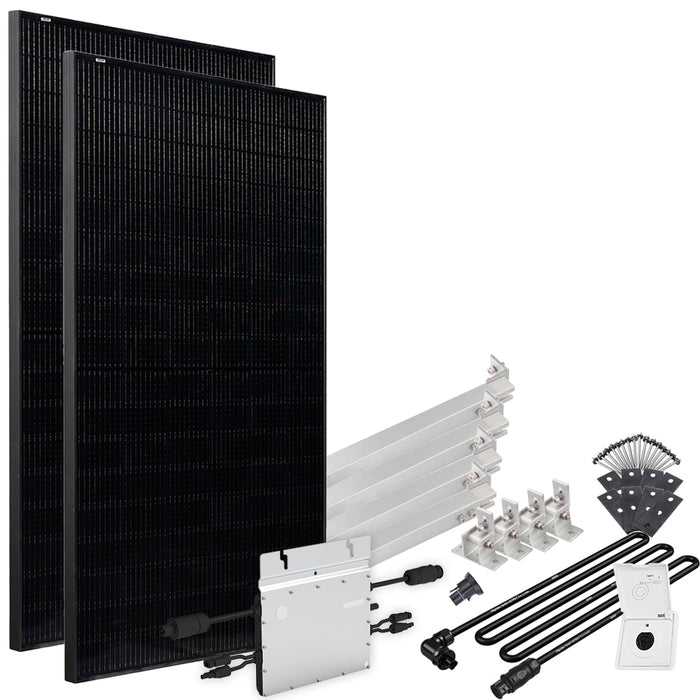

Das Balkonkraftwerk Komplettsystem enthält:

• 2x Luxen Solar 410W Full Black Solarmodul LUXPOWER SERIES 5
• 1x Hoymiles HM-600 Microinverter
• 1x Anschlusskabel Betteri BC01 Buchse zu Schukosteckdose (Länge wählbar 5m – 10m – 15m)
• Oder 1x Anschlusskabel Betterie B01 Buchse zu Wieland RST20I3S-Anschluss (Länge wählbar 5m - 10m - 15m)
• Optional wählbar: Montagepaket für Balkongeländer – Flachdach – Biberschwanzdach – Ziegeldach – Wellethernit- und Blechdach (Die betreffenden Sets enthalten für das Balkonkraftwerk passende 1,25m lange Profilschienen)

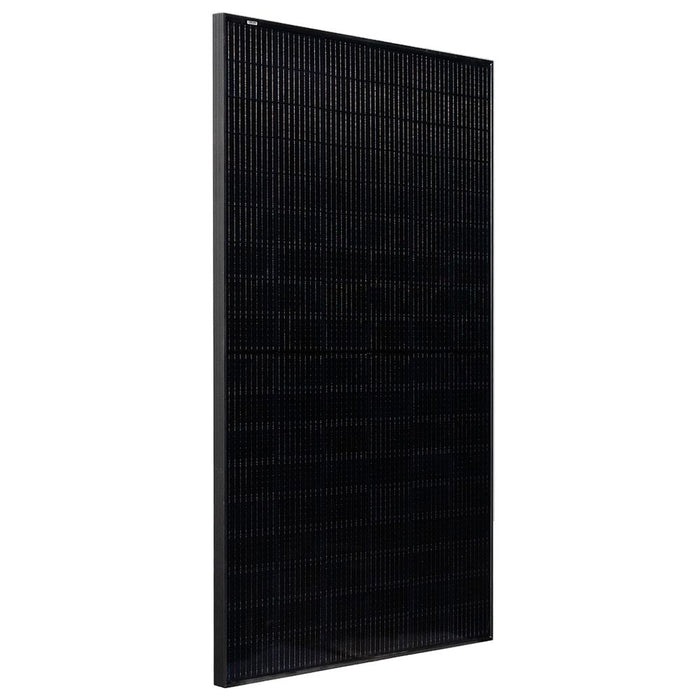

Luxen 410W LUXPOWER SERIES 5 (Full Black) - Wirkungsgrad von 21%

Das Luxpower 410W Full Black Solarmodul der Series 5 von Luxen Solar, ist ein monokristallines und modernes Modul mit Gallium-dotierter Technologie und 108er Halb-Zellen-Layout. Dank der Multi-Busbar Technologie, drei integrierter By-Pass Dioden sowie der zweigeteilten Anordnung der Zellstränge, bietet dieses Solarpanel im Solobetrieb eine hohe Hot-Spot Resistenz und in Strings mit vielen Modulen eine solide Stromausbeute, selbst bei schlechtem Licht und Teilbeschattung. Das edle Full-Black Design macht es zu einer guten Wahl, wenn es darum geht, eine Solarzelle für Dachanlagen auf Wohngebäuden oder für Balkonkraftwerke und viele weitere Anwendungsbereiche zu finden.

Eigenschaften

• Gallium-dotierte Technologie
• Reduzierte Hot-Spot Temperatur
• Multi-Busbar-Technologie
• 3 Bypass-Dioden
• PID-Resistenz (Exzellente Anti-PID-Leistungsgarantie dank optimierter Massenproduktionsprozesse und Materialkontrolle)
• Verbesserte Leistung bei schwachem Licht
• Verbesserte mechanische Widerstandsfähigkeit gegen externe Einflüsse
• Hoher Wirkungsgrad von 21 %
• Hersteller Produktgarantie: 25 Jahre

Gallium-dotierte Technologie

Die Galliumdotierung ist eine Methode zur Verhinderung des lichtinduzierten Abbaus (LID). Die Verwundung dieser Technologie führt definitiv zu einer besseren Leistung von Solarzellen und PV-Modulen sowie zu einer Verbesserung ihrer Langzeitleistung und Zuverlässigkeit.

Reduzierte Hot-Spot Temperatur

Ein weiterer Vorteil der Half-Cut Fertigung Durch die Halbierung des elektrischen Stroms sowohl der Zellen als auch der Zellstränge kann die Hot-Spot-Temperatur um 50 % gesenkt werden, was die Zuverlässigkeit des PV-Moduls erhöht.

25% reduzierter, thermischer Leistungsverlust

Da die halbierten Zellen nur den halben Arbeitsstrom haben, kann der thermische Leistungsverlust des PV-Moduls während des Betriebs beträchtlich um 25% reduziert werden und die Betriebstemperatur des PV-Moduls ist ebenfalls niedriger, was die Zuverlässigkeit des PV-Moduls verbessert, und die Gesamtleistung erhöht.

Multi-Busbar-Technologie

Busbars befinden sich auf jedem PV Modul. Es handelt sich dabei um Stromschienen, die auf jeder Solarzelle fest aufgedruckt sind. Sie nehmen den erzeugten Gleichstrom auf und führen diesen zu den Sammelschienen. Durch die Verwendung von mehr Busbars reduziert Luxen Solar die Abschattung, verkürzt die Transportwege und verringert den Widerstand in den Modulen.

Technische Daten

• Leistung (Pmax): 410 Wp
• Spannung (Vmp): 31,83 V
• Max. Strom (Imp): 12,88 A
• Leerlaufspannung (Voc): 37,98 V
• Kurzschlussstrom (Isc): 13,77 A
• Modulwirkungsgrad: 21 %
• Betriebstemperatur: -40°C - +85°C
• Max. Systemspannung: 1500 VDC (IEC)
• Zelltyp: Half-Cut - Monokristallin
• Anzahl Zellen: 108 (6x18)
• Gewicht: 21 kg
• Abmessungen: 1722 x 1134 x 35 mm
• Schutzart Anschlussdose: IP68
• Modulfarbe: schwarz

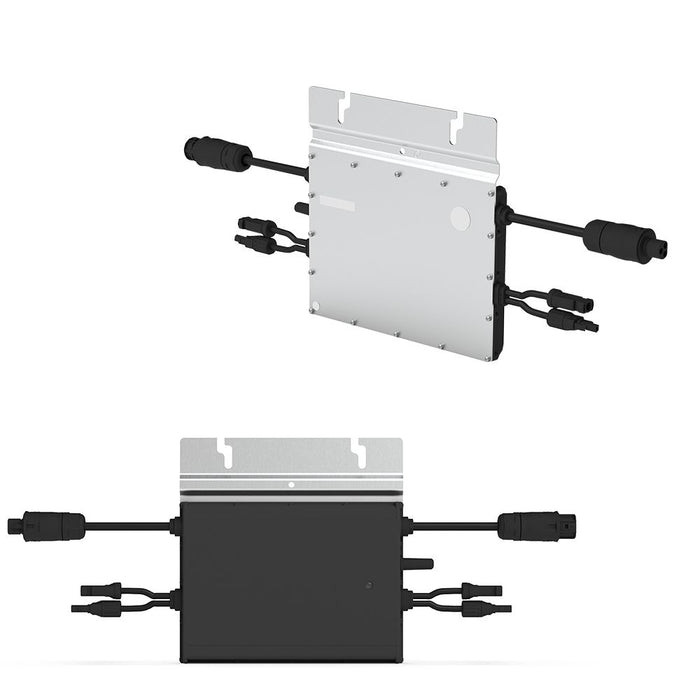

Hoymiles HM-600 Microinverter Modulwechselrichter

Der HM-600 von Hoymiles ist der perfekte Mikrowechselrichter für Ihr Balkonkraftwerk und eignet sich für die Solarstromproduktion mit einem Solarpanel bis zu einer Leistung von 500 Watt Peak. Genauso wie bei allen anderen Mikrowechselrichtern von Hoymiles ist er für lange Betriebsstunden und breiter PV-Modulanwendung geeignet, da seine Inbetriebnahme sehr niedrig (nur 22V) und der DC-Eingangsbereich der Betriebsspannung (16-60V) extrem breit ist. Der Hoymiles-Mikrowechselrichter wandelt den gewonnenen Solarstrom Ihrer Photovoltaik-Anlage, AC-Netz-konform um und speist ihn direkt in das Versorgungsnetz ein. Jeder Hoymiles-Mikrowechselrichter wird dafür einzeln an ein PV-Modul Ihrer Anlage angeschlossen. Diese einzigartige Konfiguration bewirkt, dass jedes PV-Modul von einem individuellen Maximum Peak Power Point Tracker (MPPT) gesteuert wird. Dadurch wird sichergestellt, dass unabhängig von der Leistung der anderen PV-Module in der Anlage die maximal verfügbare Leistung von jedem einzelnen Modul in das Versorgungsnetz gespeist wird. Wenn also einzelne PV-Module der Anlage durch Verschattung, Verschmutzung, Ausrichtung oder Fehlanpassungen beeinträchtigt werden, gewährleistet der HM-600 trotzdem eine Spitzenleistung für sein zugehöriges PV-Modul. Das Ergebnis ist die maximal mögliche Energieproduktion Ihrer PV-Anlage.

• Empfohlene Modulleistung: bis zu 380W
• Maximale Eingangsspannung: 60V
• Maximaler Eingangsstrom: 2*11.5A
• Nennausgangsleistung: 600VA
• Batteriespannungsbereich: 16~60V
• Abmessungen (BxHxT): 250 x 170 x 28 mm
• Gewicht: 3kg (einschließlich 2.06m AC-Kabel)

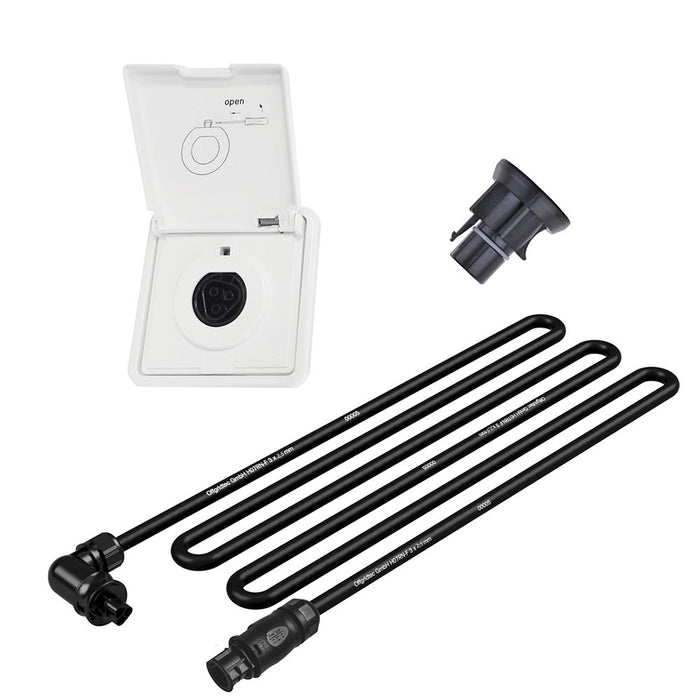

Anschluss-Set

Beim Anschluss-Kabel haben Sie die Möglichkeit zwischen dem Anschluss für eine normale Schuko-Steckdose oder einer Wieland Einspeisesteckdose zu wählen. Bei entsprechender Wahl enthält das Komplettsystem ein AC-Verlängerungskabel (Länge wählbar) mit Betteri BC01 Stecker, passend zum HM-600 Inverter, an einem Ende und einem gewinkelten Schuko-Stecker am anderen Kabelende. Damit ist der schnelle und unkomplizierte Anschluss an die, in Deutschland üblichen, Schukosteckdosen (Stecker-Typ F) möglich.

Bei Wahl der Wieland-Variante verfügt das AC-Kabel am Kabelende über einen gewinkelten Wieland RST20I3S-Stecker für die Installation nach aktuell geltenden technischen Regelwerken (bspw. VDE Norm AR-N-4105). Die passende Einspeise-Steckdose ist dann im Lieferumfang enthalten. Beim Wieland-Stecker sind die Pins nicht komplett freiliegend, wie beim Schuko-Stecker, was die Gefahr eines Lichtbogens zwischen Pin und Buchse und damit die Überhitzung und Brandgefahr minimiert.

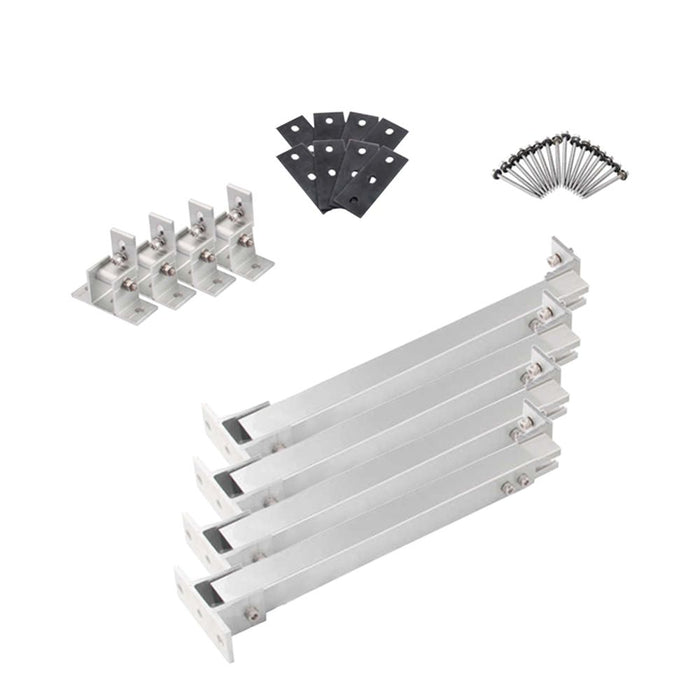

Optionale Befestigungs-Systeme

Die Offgridtec Balkonkraftwerke gibt es wahlweise mit oder ohne Befestigungs-Sets. Zur Auswahl stehen Montage-Sets für:

• Balkongeländer: mit passenden C-Haken
• Flachdach: Neigungswinkel 10° - 60°
• Biberschwanzdach: mit Biberschwanz-Dachhaken
• Ziegeldach: mit 3-fach verstellbaren Dachhaken
• Wellethernit- und Blechdach: mit Edelstahl-Stockschrauben

Balkonkraftwerke in Deutschland

Aktuell gibt es in Deutschland kein Gesetz oder Verordnung, in der die Erzeugung von Solarstrom für den reinen Eigenbedarf geregelt wird. Der Grenzwert von maximal 600W AC PV-Leistung ist ein Reservewert, der nach aktueller VDE-Norm in einen bestehenden Steckdosenkreis eines Hauses eingespeist werden kann, ohne diesen zu überlasten. Für eigenständige Stromkreise ohne zusätzliche Belastung wird nichts beschrieben.
Jede elektrische Installation sollte VDE-Konform ausgeführt werden. Der Betrieb eines Balkonkraftwerks über die übliche Schuko-Steckdose ist jedoch grundsätzlich nicht verboten. Die Meldung bei der Bundesnetzagentur ist Pflicht. Jedoch sind noch keine Fälle von Ordnungsgeld bei Nichtmeldung von Balkonkraftwerken bekannt, sowie unüberwindbare Probleme mit Netzbetreibern. Die Einhaltung und Umsetzung von Normen und Pflichten obliegt dem Anlagenbetreiber. Hierzu sind bereits viele fachliche und auch juristische Informationen auf einschlägigen Websites zu finden.
